Übersicht

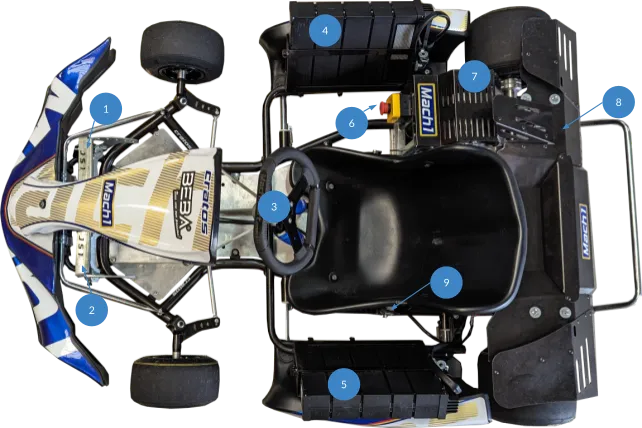

Gesamtansicht

1. Gaspedal mit Verstellung (→ Gaspedal)
2. Bremspedal mit Verstellung (→ Bremspedal)
3. Multifunktionsdisplay (→ Multifunktionsdisplay)
4. Akkuhalter mit Fahrakku rechts und links (→ Akkuhalter und Akku)
5. Status-LED am Lenkrad (→ Status-LED)
6. Betriebsschalter und Not-Aus (→ Betriebsschalter und Not-Aus)
7. Antriebseinheit mit Steuergerät und Gasregler
8. Hinterachsabdeckung, Zugang zu Ketten- und Zahnriemenantrieb und Bremsanlage (→ Kettenantrieb) (→ Zahnriemenantrieb) (→ Bremsanlage)
9. Sitzverstellung (→ Detailansicht Sitzverstellung)

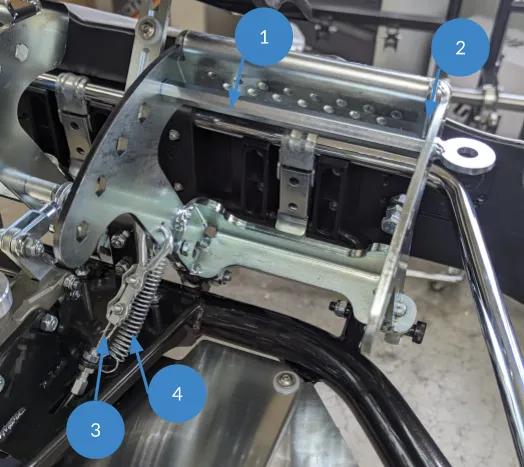

Detailansicht Gaspedal

1. Pedalverstellbolzen (→ Funktion und Einstellung Pedale)
2. Sicherungssplint für Pedalbolzen (→ Funktion und Einstellung Pedale)
3. Gaszug mit Kausche und doppelter Sicherung (→ Gaszugwechsel)
4. Gaspedalrückholfeder (→ Wartung und Inspektion)

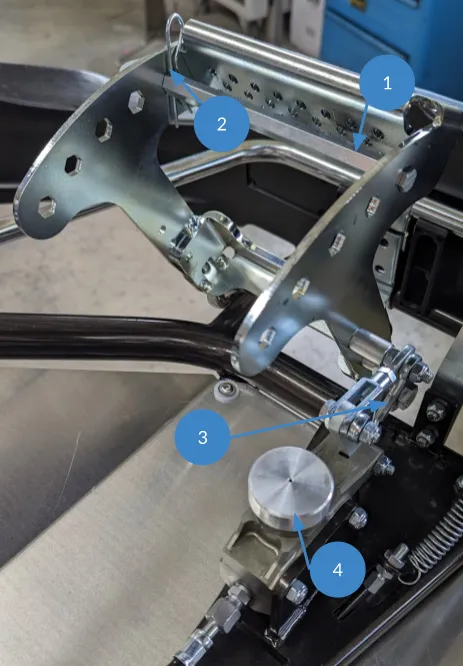

Detailansicht Bremspedal

1. Pedalverstellbolzen (→ Funktion und Einstellung Pedale)
2. Sicherungssplint für Pedalbolzen (→ Funktion und Einstellung Pedale)
3. Doppelte Sicherung Bremse (→ Wartung und Inspektion)
4. Hauptbremszylinder (→ Wartung und Inspektion)

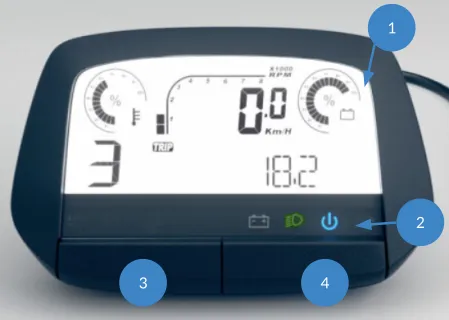

Detailansicht Multifunktionsdisplay (Option)

1. LC-Display zur Anzeige von Betriebsdaten
2. Status-Leds zur Anzeige von Betriebszustand und niedriger Akkukapazität
3. linker Knopf (RESET)
4. rechter Knopf (MENÜWECHSEL)

(→ Multifunktionsdisplay), (→ Cratos-App)

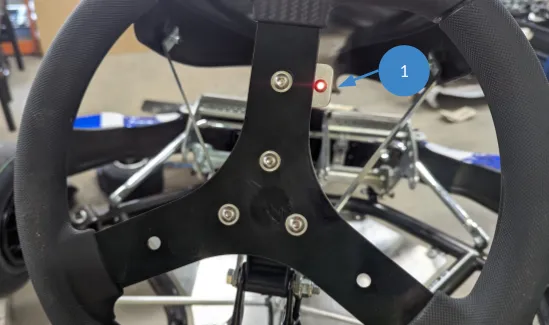

Detailansicht Status-LED (Option)

1. Status-LED leuchtet rot, wenn Kart eingeschaltet ist (→ Inbetriebnahme und Fahren), (→ Status-LED)

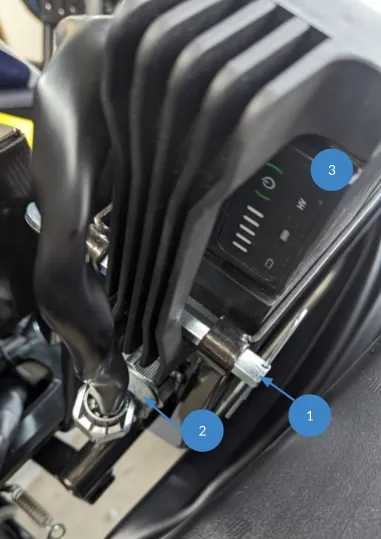

Detailansicht Akkuhalter und Akku

1. Akku-Haltebolzen mit Sicherungssplint
2. Akku-Verbindungsstecker
3. Display mit Taster am Akku (→ Akku)

(→ Inbetriebnahme und Fahren), (→ Akkuwechsel) und (→ Wartung und Inspektion)

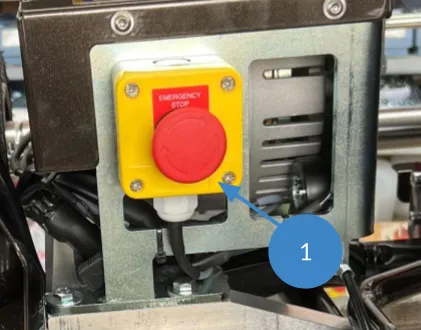

Detailansicht Betriebsschalter und Not-Aus

1. Betriebsschalter und Not-Aus
   • Schalter eingedrückt → Kart ist ausgeschaltet
   • Schalter 30° im Uhrzeigersinn drehen → Schalter springt raus, Kart ist eingeschaltet

(→ Inbetriebnahme und Fahren)

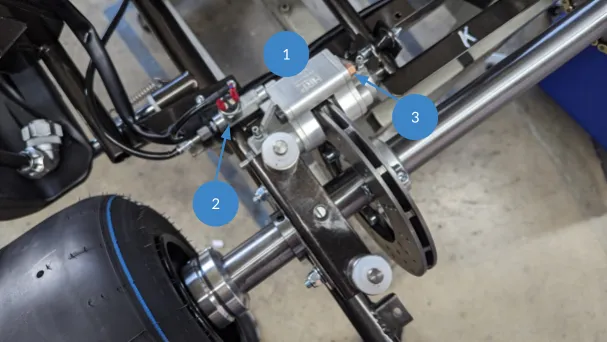

Detailansicht Bremsanlage und Bremsdrucksensor

1. Bremsanlage (→ Wartung und Inspektion)
2. Bremsdrucksensor
3. Sicherungsmutter Bremsbelagwechsel (→ Wartung und Inspektion)

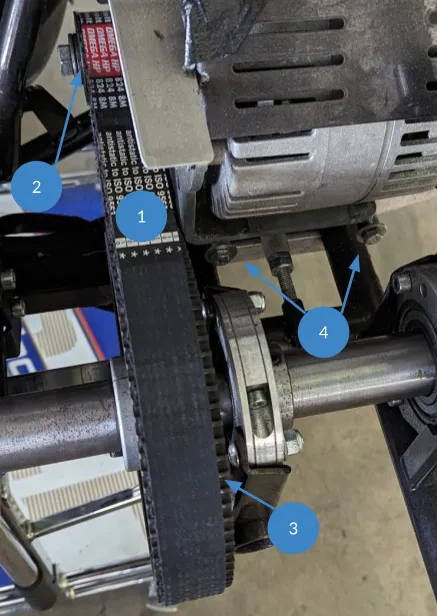

Detailansicht Antriebsstrang Zahnriemen

1. Zahnriemen
2. Motorritzel Z=18
3. Zahnriemenrad Z=80
4. Einstell- und Spannschrauben

(→ Wartung und Inspektion)

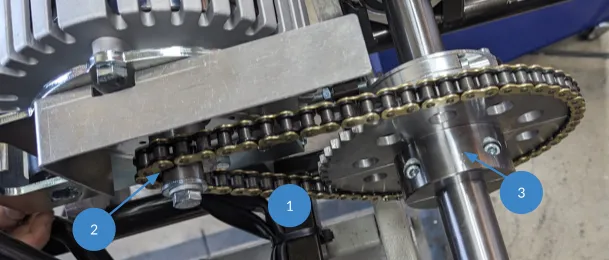

Detailansicht Antriebsstrang Kette

1. Kette mit Kettenschloss
2. Motorritzel Z=11
3. geteiltes Kettenrad Z=50

(→ Wartung und Inspektion)

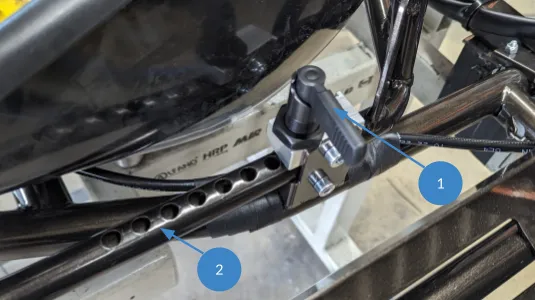

Detailansicht Sitzverstellung

1. Rastriegel Sitzverstellung
2. Rastrohr mit Verstellpositionen

(→ Funktion und Einstellung Pedale), (→ Inbetriebnahme und Fahren)
