Funkabschaltung

Generelles und Montage

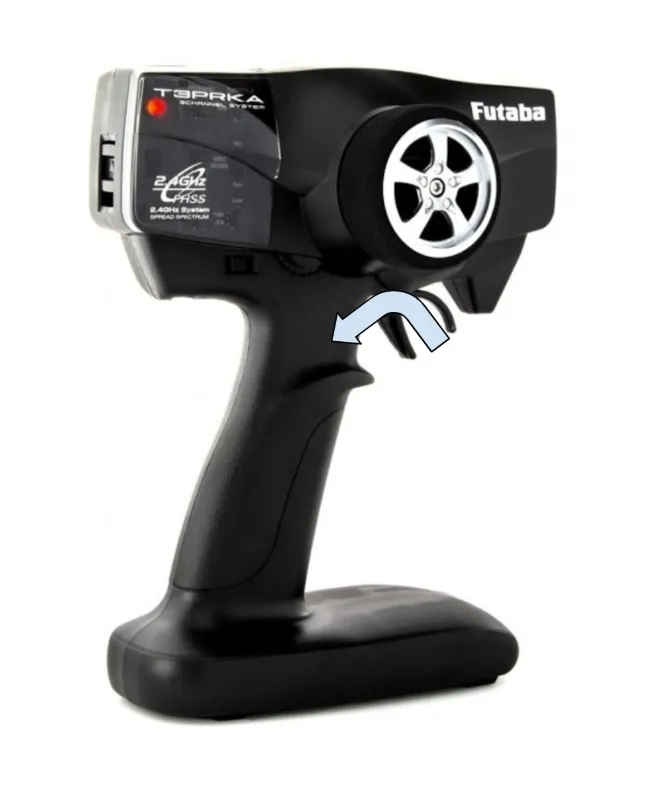

1. Fernbedienung / Handsender der Funkabschaltung

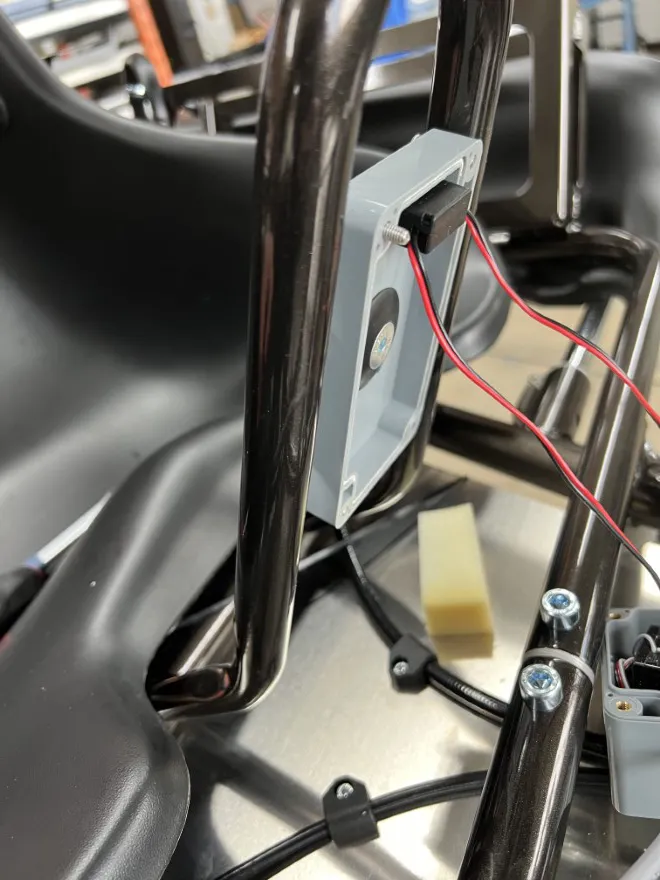

2. Empfänger der Funkabschaltung mit Ein-/Aus-Schalter

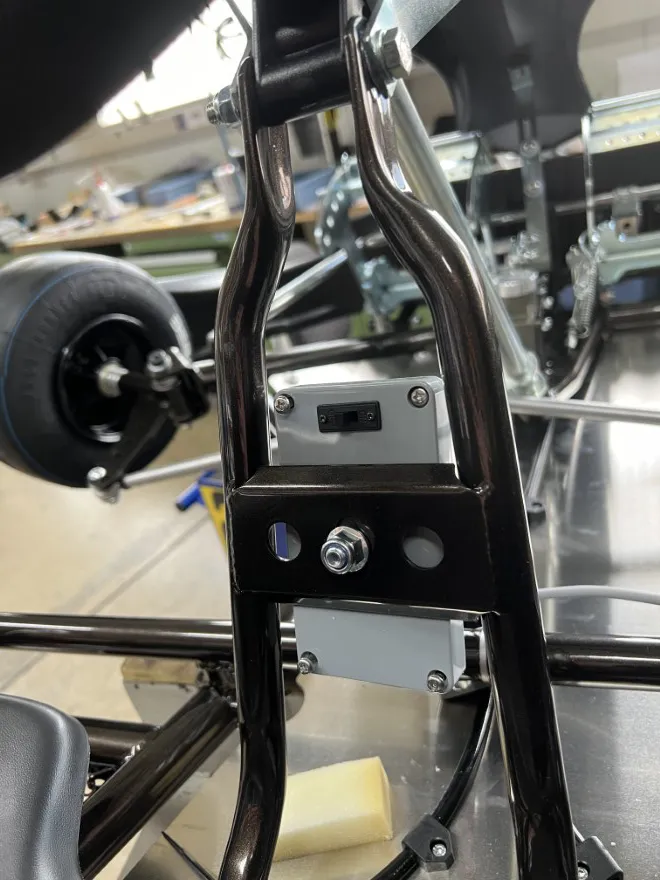

3. Montage und Wechsel der Batterien am Empfänger

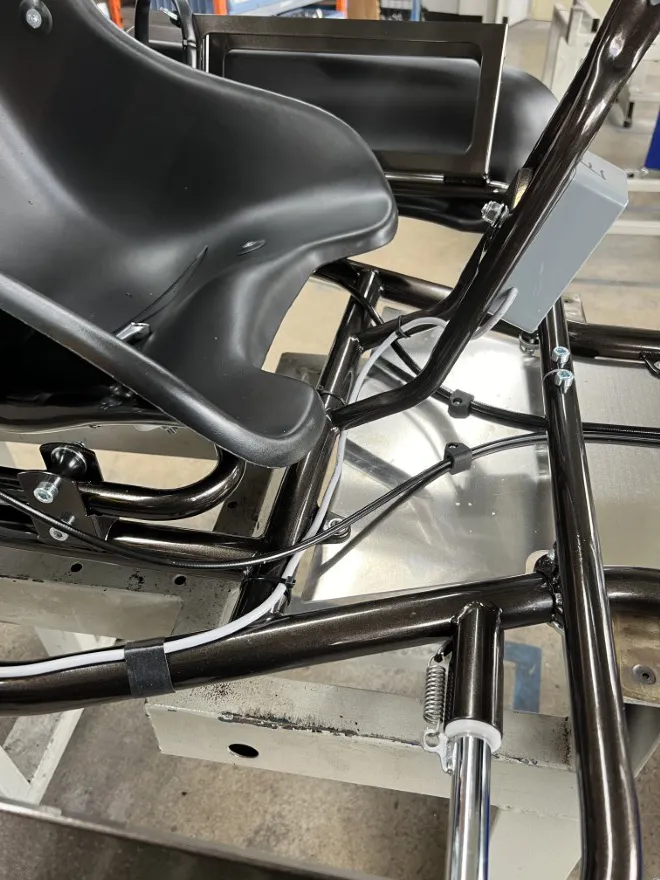

4. Korrektes Verlegen des Kabels zum Motor

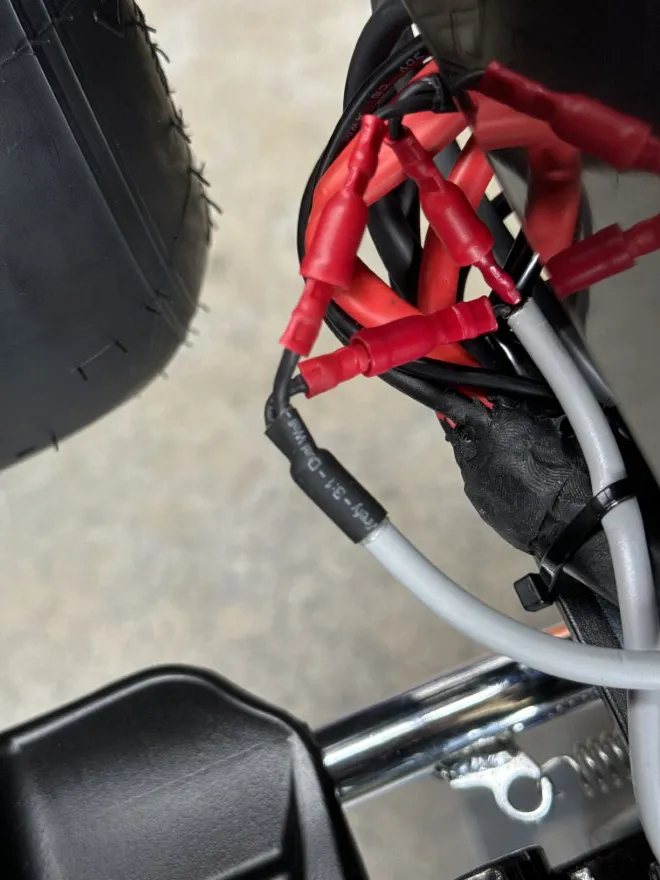

5. Anschluss an der Motoreinheit

Montiere die Funkabschaltung wie auf den Bildern gezeigt am Kart (1) (2). Verlege die Kabel so, dass sie beim Ein- und Aussteigen nicht beschädigt werden (3). Die roten Steckverbinder werden “in Reihe” mit dem Notausschalter eingesteckt. Trenne einen (beliebigen) roten Rundstecker des Kabels zum Not-Aus-Schalter (Achtung: nur am Stecker ziehen, nie am Kabel!) und verbinde die beiden offenen Enden mit den Steckern der Funkabschaltung (4).

Zum Wechseln der Batterien am Empfänger öffne die vier Kreuzschlitzschrauben (2) im Deckel und klappe das Gehäuse nach hinten weg (3). Halte das Gehäuse fest, um Schäden durch Herunterfallen zu vermeiden. Wechsle die Batterien (4 Stück UM3 (AA)) und verschließe das Gehäuse wieder mit den Kreuzschlitzschrauben.

Ein- und Auschalten der Funkabschaltung

Einschalten

1. Prüfe, dass das Kart mit dem Betriebsschalter ausgeschaltet ist (→ Detailansicht Betriebsschalter und Not-Aus).
2. Schalte die Fernbedienung / Handsender ein (1). Die Kontrolleuchte am Handsender muss rot leuchten.
3. Schalte den Empfänger am Schiebeschalter “ON” (2) ein.
4. Betätige den Fingerschalter an der Fernbedienung. Du hörst Servogeräusche im Gehäuse des Empfängers.
5. Prüfe die Funktion (“Servogeräusche”) bei maximalem Abstand zum Kart. Dazu sind zwei Personen notwendig.

Ausschalten

1. Prüfe, dass das Kart mit dem Betriebsschalter ausgeschaltet ist (→ Detailansicht Betriebsschalter und Not-Aus).
2. Schalte den Empfänger am Schiebeschalter “OFF” (2) aus.
3. Schalte die Fernbedienung / Handsender aus (1). Die Kontrolleuchte am Handsender erlischt.

Funktionsweise

• Kurzer Druck (<2 Sekunden) mit dem Fingertaster
  • Das Kart stoppt und wird aktiv gebremst.
  • Der Fahrer kann das Kart nicht mehr aktivieren, bis der Betriebsschalter auf “Aus” und wieder “An” gestellt wird (→ Detailansicht Betriebsschalter und Not-Aus).
  • Alternativ kann das Kart durch einen langen Fingerdruck (>3 Sekunden) wieder eingeschaltet werden.
• Druck und Halten (>3 Sekunden) des Fingertasters
  • Das Kart stoppt und wird aktiv gebremst.
  • Der Fahrer kann das Kart nicht aktivieren, solange der Fingertaster gedrückt ist.
  • Nach dem Loslassen des Fingertasters kann das Kart durch Drücken der Bremse wieder aktiviert werden (→ Starten des Karts).
• Kurzer Druck (<2 Sekunden) und anschließend langer Druck (>3 Sekunden) des Fingertasters
  • Durch den kurzen Druck wird das Kart gestoppt, wie oben beschrieben.
  • Das Kart kann durch einen langen Druck wieder eingeschaltet werden, sodass der Fahrer das Kart durch Drücken des Bremspedals wieder reaktivieren kann.
