Akku und Ladegerät

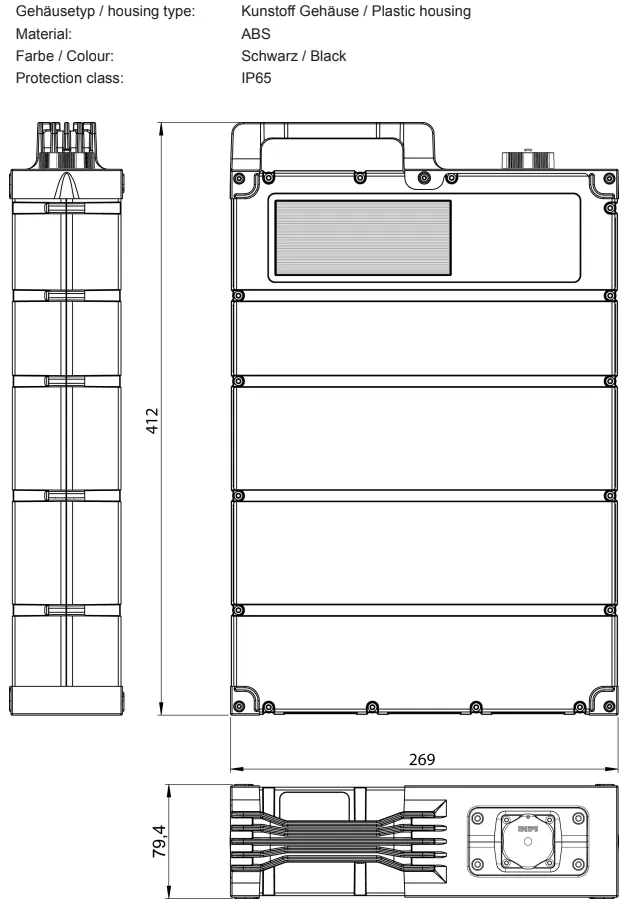

Akkugehäuse

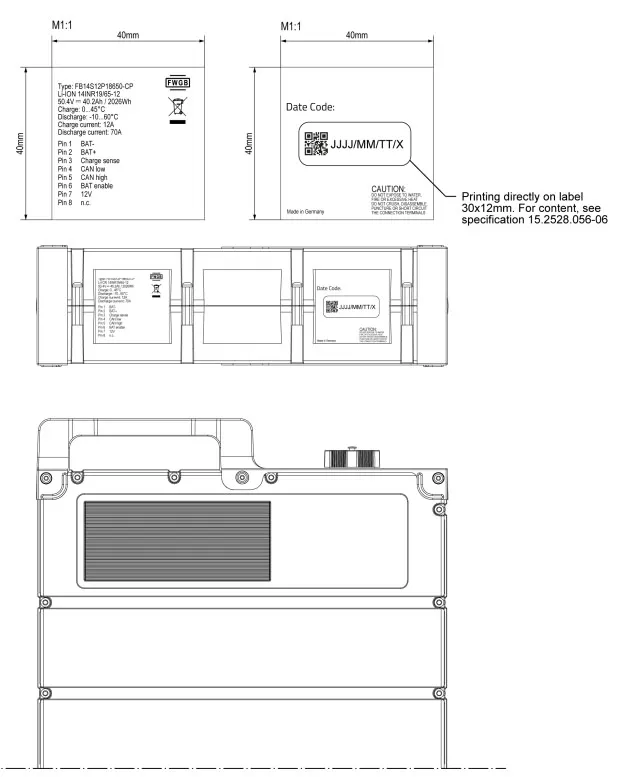

Beschriftung am Gehäuse (Identifikation)

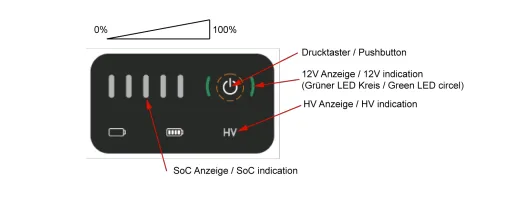

Display am Akku

Die Batterie ist mit einem Foliendisplay ausgestattet, auf dem unterschiedliche Informationen angezeigt werden, die Anzeigeelemente sind:

• LED-Display mit 5 Balken
• Grüner LED-Kreis
• HV-Anzeige
• Drucktaster [Power]

Anzeige des Ladezustands am Akku

Anzeige des Ladezustands, wenn der Akku nicht im Kart eingebaut ist:

• Durch kurzen Druck (<1 Sekunde) auf den Power-Drucktaster schaltet sich der Akku ein und der Ladezustand wird für ca. 2 Sekunden auf der Balkenanzeige angezeigt.
• Danach leuchten wechselseitig 3 bzw. 5 LED-Balken.
• Ein weiterer kurzer Druck auf den Power-Drucktaster zeigt wieder für ca. zwei Sekunden den Ladestand.
• Zum Ausschalten der Batterie den Power-Drucktaster lange (ca. 2 Sekunden) drücken, die Batterie schaltet sich aus, die Balkengrafik läuft einmal durch und der grüne LED-Kreis erlischt.

Anzeige des Ladezustands, wenn der Akku im Kart eingebaut ist:

• Nach dem Einschalten des Karts wird der Ladezustand für ca. 2 Sekunden auf den 5 Balken des LED-Displays angezeigt. Danach erlischt die Anzeige bei normaler Funktion.
• Alternativ, bzw. später kann der Ladestand am (→ Multifunktionsdisplay) und der (→ Cratos-App) angezeigt werden.
• Nach dem Ausschalten des Karts schaltet sich die Batterie automatisch aus.

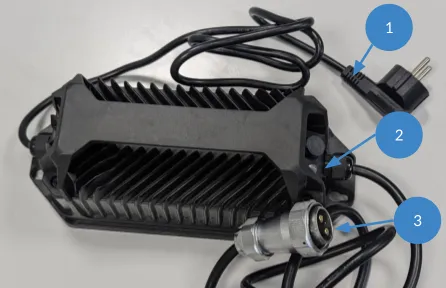

Ladegerät und Laden der Akkus

1. Netzstecker (Schuko 230V / max. 600 W)
2. Status-LED (rot / grün)
3. Akku-Ladestecker

Der Akku kann in jedem Ladezustand geladen werden. Das interne BMS (Batterie-Management-System) schützt den Akku vor Überladung und Übertemperatur.

Schritte zum Laden des Akkus:

1. Trenne ggf. das Ladegerät vom Netz durch Ziehen des Netzsteckers (1).
2. Schalte ggf. den Akku durch langen Druck auf den Power-Drucktaster aus.
3. Schalte den Akku am Power-Drucktaster ein → der grüne LED-Kreis geht an, der Ladezustand wird angezeigt (→ Anzeige des Ladezustands).
4. Warte kurz, bis die Balkenanzeige abwechselnd mit 3 und 5 LEDs leuchtet.
5. Stecke den Akku-Ladestecker (3) am Akku ein und verriegle ihn. → Die [HV]-Anzeige am Akku geht an, die LED-Balken am Akku zeigen ein Lauflicht.
6. Stecke erst dann den Netzstecker des Ladegeräts (1) in eine zugelassene Schuko-Steckdose ein. → Du hörst ein leises “Klicken” und die LED am Ladegerät (2) leuchtet dauerhaft rot.
7. Warte, bis die LED am Ladegerät dauerhaft grün leuchtet (je nach Ladezustand bis zu 4 Stunden). → Der Ladevorgang ist abgeschlossen.
8. Trenne das Ladegerät vom Netz durch Ziehen des Netzsteckers (1).
9. Ziehe den Akku-Ladestecker (3) am Akku ab.
10. Schalte den Akku durch langen Druck auf den Power-Drucktaster aus.

⇨ Zeigen die LEDs am Ladegerät oder Akku etwas anderes an als beschrieben, den Ladevorgang bei Schritt 1 neu starten und die Anweisungen genau beachten.

Unterbrechen des Ladevorgangs:

1. Trenne das Ladegerät vom Netz durch Ziehen des Netzsteckers (1).
2. Ziehe den Akku-Ladestecker (3) am Akku ab.
3. Schalte den Akku durch langen Druck auf den Power-Drucktaster aus.

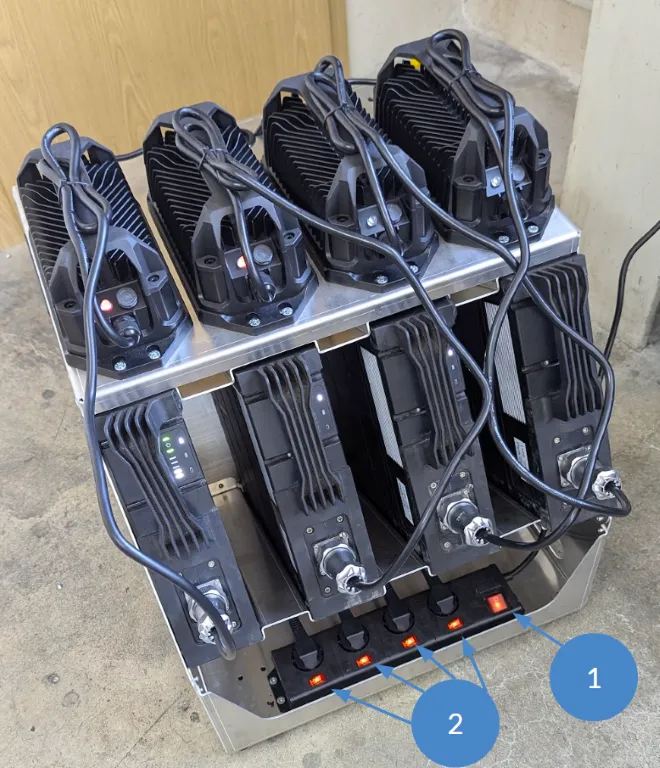

Laden mehrerer Akkus am Laderack

1. Hauptschalter
2. Ladeschalter

Schritte zum Laden mehrerer Akkus:

1. Stecke das Laderack in eine zugelassene Schuko-Steckdose ein (min. 2400 W / 10 A).
2. Schalte den Hauptschalter (1) ein → Der Hauptschalter muss leuchten. Andernfalls prüfe die Steckdose bzw. die Sicherung.
3. Schalte ggf. die Ladeschalter aus → Die Ladeschalter dürfen nicht leuchten.
4. Setze die Akkus in das Laderack ein, Display oben, Steckverbindung unten.
5. Schalte die Akkus am Power-Drucktaster ein → der grüne LED-Kreis geht an, der Ladezustand wird angezeigt (→ Anzeige des Ladezustands).
6. Warte kurz, bis die Balkenanzeige abwechselnd mit 3 und 5 LEDs leuchtet.
7. Stecke und verriegle den Akku-Ladestecker (3) am Akku. Die [HV]-Anzeige am Akku geht an, die LED-Balken am Akku zeigen ein Lauflicht.
8. Schalte erst dann den Ladeschalter (2) des jeweiligen Ladegeräts ein, du hörst ein leises “Klicken” und die LED am entsprechenden Ladegerät leuchtet dauerhaft rot.
9. Warte, bis die LED am Ladegerät dauerhaft grün leuchtet (je nach Ladezustand bis zu 4 Stunden). Der Ladevorgang ist abgeschlossen.
10. Schalte das entsprechende Ladegerät aus (2).
11. Ziehe den Akku-Ladestecker am Akku ab.
12. Schalte den Akku durch langen Druck auf den Power-Drucktaster aus.

Unterbrechen des Ladevorgangs:

1. Schalte das jeweilige Ladegerät aus (2).
2. Ziehe den Akku-Ladestecker am Akku ab.
3. Schalte den Akku durch langen Druck auf den Power-Drucktaster aus.

Wenn kein Akku mehr geladen wird:

1. Schalte das Laderack aus (1).
2. Ziehe den Stecker des Laderacks und verstaue alle Kabel so im Gehäuse, dass sie nicht gequetscht oder eingeklemmt werden.

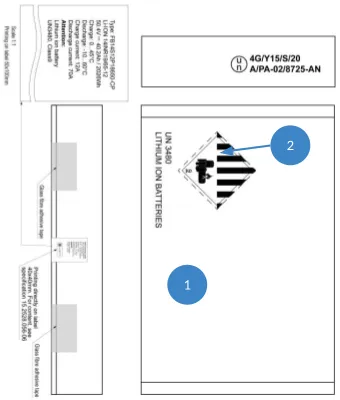

Lagerung und Transport des Akkus

1. zugelassener Transportkarton aus Pappe
2. Gefahrgutetikett Klasse 9 - Lithium-Batterien - 100 x 100 mm (UN 3480)

Lagerbedingungen für Akkus:

• Akkus sollten bei Lagerung optimalerweise einen Ladestand von 40-80 % aufweisen.
• Akkus sollten regelmäßig (mind. alle zwei Monate) nachgeladen werden, um den Ladestand bei 40-80 % zu halten → Es wird empfohlen, die Akkus ca. 1 Stunde zu laden (→ Laden des Akkus).
• Bei einer Lagerdauer von 1 Jahr sollte die Lagertemperatur den Bereich von -25°C bis +25°C nicht überschreiten.
• Bei einer Lagerdauer von 3 Monaten sollte die Lagertemperatur den Bereich von -20°C bis +45°C nicht überschreiten.
• Bei einer Lagerdauer von 1 Monat sollte die Lagertemperatur den Bereich von -10°C bis +60°C nicht überschreiten.
